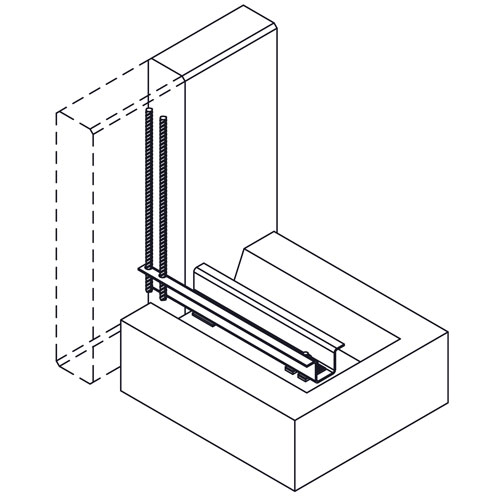

| Zeichnung |
|
|---|---|
| Produktbeschreibung |

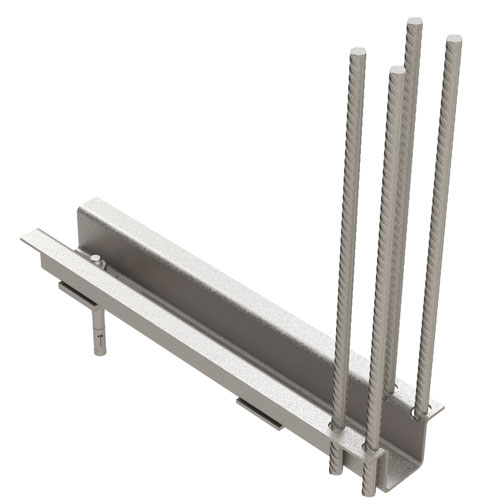

Normalausführung (Betonstahl nach oben)
Die Normalausführung kommt bei üblicher Einbausituation der Fertigteilplatten zum Einsatz. Eine Höhenausrichtung ist nur eingeschränkt möglich, weshalb bei Verwendung von mehr als zwei Ankern je Fertigteil zwecks Lastverteilung nur eine justierbare Variante eingesetzt werden kann. |
| Anwendung | Befestigung von Fertigteilplatten bei üblicher Einbausituation |
| Wandabstände | 0-200 mm; Größere Wandabstände auf Anfrage möglich |
| Befestigungsmöglichkeiten | Allgemein bauaufsichtlich zugelassene Ankerschiene; allgemein bauaufsichtlich zugelassener Dübel |
| Lieferumfang |
1x Brüstungsanker
1x geschlitzte U-Scheibe t=3mm 1x geschlitzte U-Scheibe t=6mm 1x gezahnte U-Scheibe t=6mm 1x Druckverteilerplatte |

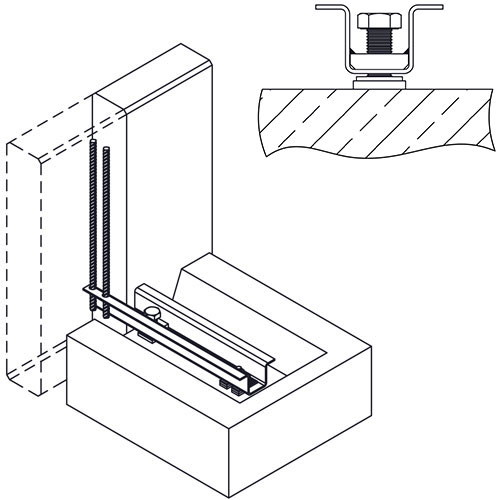

| Zeichnung |
|
|---|---|
| Produktbeschreibung |

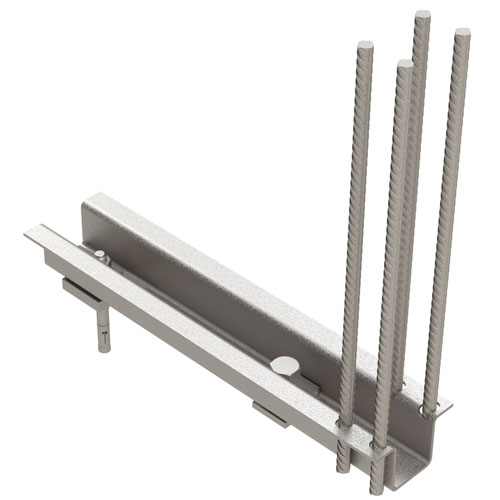

Normalausführung justierbar (Betonstahl nach oben)
Die justierbare Normalausführung kommt bei üblicher Einbausituation der Fertigteilplatten zum Einsatz. Eine stufenlose Höhenausrichtung ist durch eine Sechskantschraube in einer eingeschweißten Gewindeplatte möglich. Der Einsatz von mehr als zwei Ankern je Fertigteil ist mit der justierbaren Ausführung möglich, es sind allerdings zusätzliche Maßnahmen zur Sicherstellung einer gleichmäßigen Lastverteilung notwendig. |
| Anwendung | Befestigung von Fertigteilplatten bei üblicher Einbausituation mit stufenloser Höhenausrichtung |
| Wandabstände | 0-200 mm; Größere Wandabstände auf Anfrage möglich |
| Befestigungsmöglichkeiten | Allgemein bauaufsichtlich zugelassene Ankerschiene; allgemein bauaufsichtlich zugelassener Dübel |
| Lieferumfang |
1x Brüstungsanker
1x Justierschraube (vormontiert) 1x geschlitzte U-Scheibe t=3mm 2x geschlitzte U-Scheibe t=6mm 1x gezahnte U-Scheibe t=6mm 1x Druckverteilerplatte mit Führung für Justierschraube |

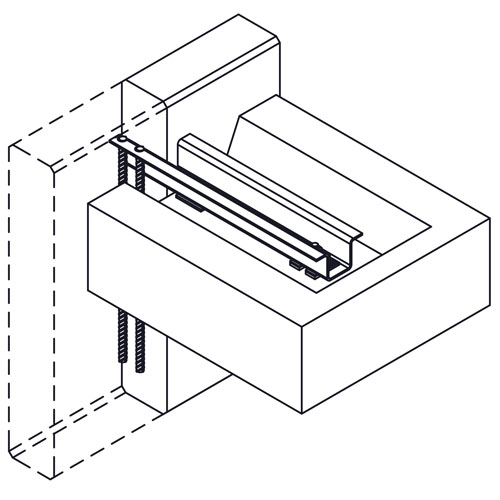

| Zeichnung |
|
|---|---|
| Produktbeschreibung |

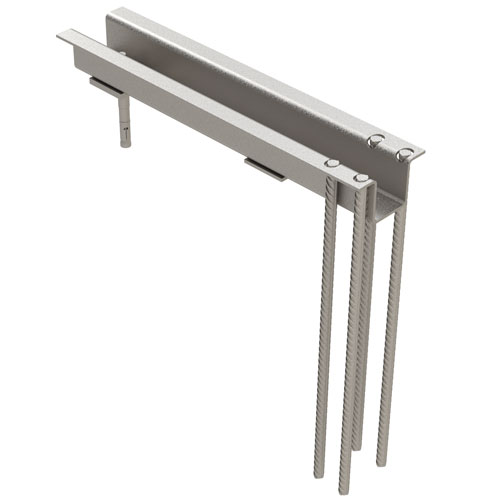

Attikaausführung (Betonstahl nach unten)
Die Attikaausführung kommt bei Einbau von Attika-Fertigteilen im Dachbereich zum Einsatz. Eine Höhenausrichtung ist nur eingeschränkt möglich, weshalb bei Verwendung von mehr als zwei Ankern je Fertigteil zwecks Lastverteilung nur eine justierbare Variante eingesetzt werden kann. |
| Anwendung | Befestigung von Attika-Fertigteilen im Dachbereich |
| Wandabstände | 0-200 mm; Größere Wandabstände auf Anfrage möglich |
| Befestigungsmöglichkeiten | Allgemein bauaufsichtlich zugelassene Ankerschiene; allgemein bauaufsichtlich zugelassener Dübel |
| Lieferumfang |
1x Brüstungsanker
1x geschlitzte U-Scheibe t=3mm 1x geschlitzte U-Scheibe t=6mm 1x gezahnte U-Scheibe t=6mm 1x Druckverteilerplatte |

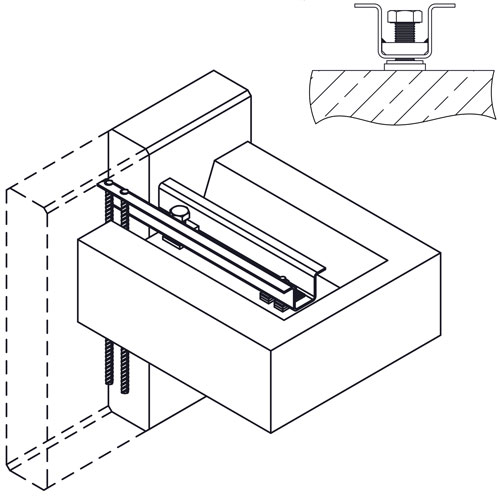

| Zeichnung |
|
|---|---|
| Produktbeschreibung |
Attikaausführung justierbar (Betonstahl nach unten)
Die justierbare Attikaausführung kommt bei Einbau von Attika-Fertigteilen im Dachbereich zum Einsatz. Eine stufenlose Höhenausrichtung ist durch eine Sechskantschraube in einer eingeschweißten Gewindeplatte möglich. Der Einsatz von mehr als zwei Ankern je Fertigteil ist mit der justierbaren Ausführung möglich, es sind allerdings zusätzliche Maßnahmen zur Sicherstellung einer gleichmäßigen Lastverteilung notwendig. |
| Anwendung | Befestigung von Attika-Fertigteilen im Dachbereich mit stufenloser Höhenausrichtung |
| Wandabstände | 0-200 mm; Größere Wandabstände auf Anfrage möglich |
| Befestigungsmöglichkeiten | Allgemein bauaufsichtlich zugelassene Ankerschiene; allgemein bauaufsichtlich zugelassener Dübel |
| Lieferumfang |
1x Brüstungsanker
1x Justierschraube (vormontiert) 1x geschlitzte U-Scheibe t=3mm 2x geschlitzte U-Scheibe t=6mm 1x gezahnte U-Scheibe t=6mm 1x Druckverteilerplatte mit Führung für Justierschraube |
